什么是柵格系統

　　柵格系統英文為 Grid Systems，也有翻譯為網格系統。

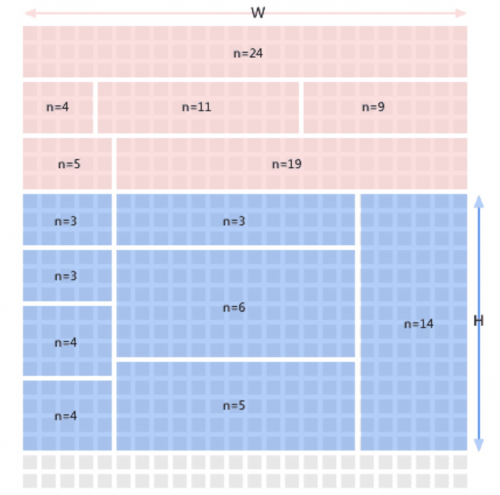

　　定義：運用固定的格子，遵循一定的規則，進行頁面的布局設計，使布局規范簡潔有規則。

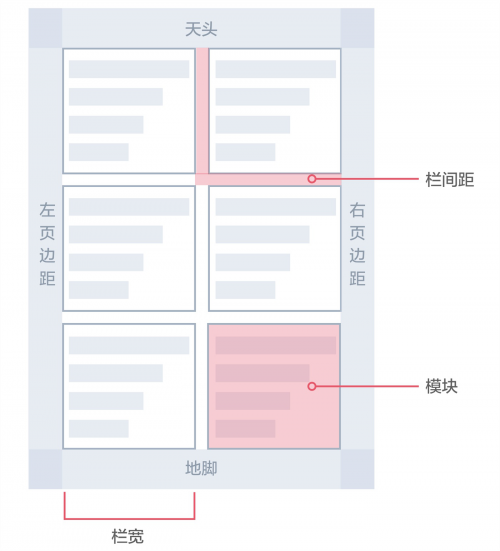

　　1. 柵格

　　柵格最早起源于平面設計。1692年法國為提高印刷水平，以方格為設計基礎，將一個印刷版面分成上千個小格，這就是最早的柵格雛形。再后來，慢慢演變成運用固定的格子設計版面的平面設計風格。

　　2. 網頁柵格

　　包括網頁端和移動端，是以規則的網格陣列來指導規范界面中的版面布局以及信息分布。

　　3. 為什么要使用柵格

　　通過柵格的使用，可以用邏輯解釋商業設計的細節問題。

　　設計內容都應該有所依據，當其他人質疑時，可以系統有底氣的解釋設計內容。設計師可以利用柵格讓畫面更有調性，讓內容更具可讀性;可以快速校準元素的位置，讓畫面更平衡;可以模塊化地管理元素，讓版面更有層次感。

　　4. 柵格基礎七要素

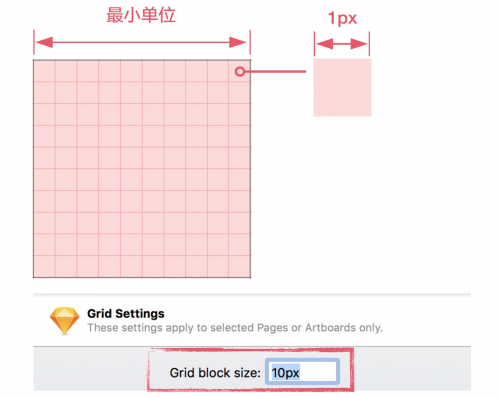

　　最小單位

　　需要先定好界面的單位基礎，后續內容元素和布局規則都是基于它整數倍遞增。

　　網頁端最小單位：10。

　　移動端最小單位：3、4、5。

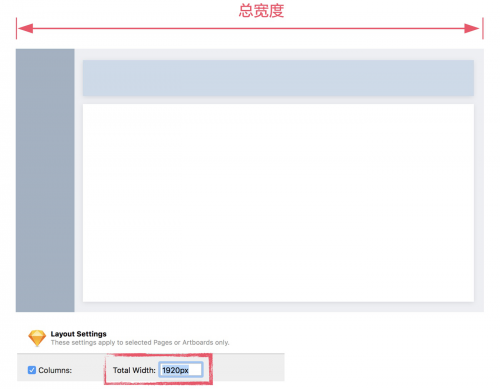

　　總寬度/W

　　總寬度：對整體布局進行規范，且還可以保證設計尺寸的統一性。

　　界面設計要有具體尺寸，由于內容多少不確定，所以高度沒有辦法定死，但內容區的寬度是可以定的。

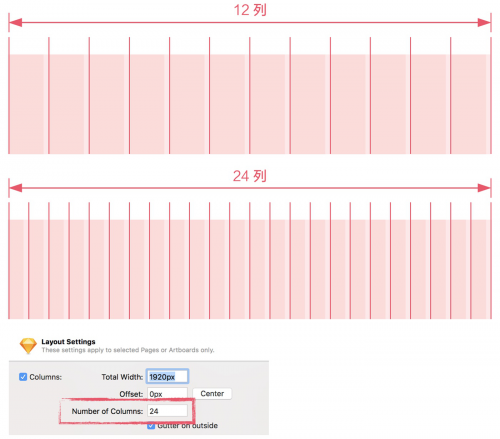

　　列數/N

　　列數是界面總寬度設定好后，縱向等分成幾列。

　　· 網頁端：12列、24列(常用等分列數，當然不是固定的，需要根據自己的內容設定列數)。

　　· 移動端：6列(常用等分列數)。

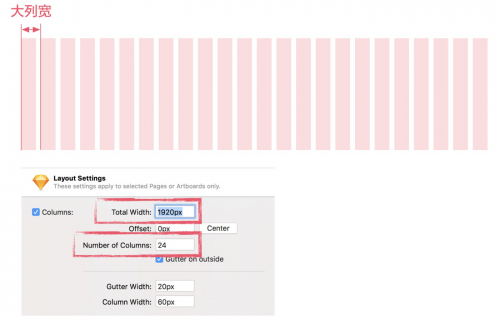

　　大列寬/L

　　把界面總寬度等分成幾列，每一列的寬度即為大列寬。

　　· 計算公式：L = W / N。

　　· 大列寬包含：列寬和水槽。

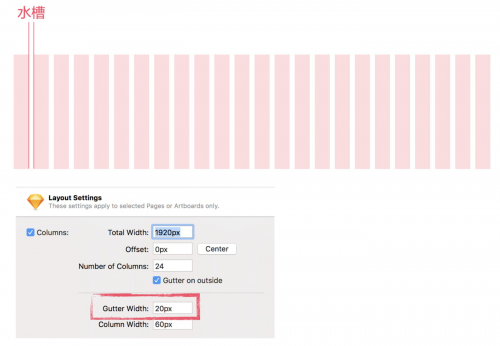

　　水槽/G

　　相鄰兩個列寬之間的間隔是水槽。

　　水槽寬度越大，頁面留白和呼吸感會更好，反之則更緊湊。水槽可以將內容更規范的區分開來。

　　列寬/C

　　把界面總寬度等分成列，相鄰兩列之間的間隔(水槽)減去后就是列寬。

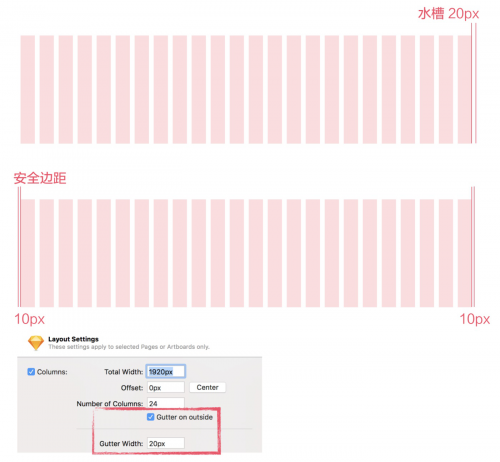

　　安全邊距/M

　　界面左右能保證可讀性和美觀度的、合適的空隙就是安全邊距。

　　Sketch 里設置水槽后，安全邊距是水槽的0.5倍。

　　計算公式：M = G / 2。

　　5. 安全邊距

　　除了使用水槽的0.5倍，還可以使用0、0.5、1.0、1.5、2.0等水槽的倍數。舉例：水槽是20，使用0.5倍，安全邊距為10;水槽是20，使用2.0倍，安全邊距為40。

　　柵格是輔助頁面布局的，所以需要根據實際內容靈活的使用柵格，而不要被柵格所束縛。

　　6. 各種公式匯總

　　N 是自定義設置的列數。

　　小結

　　在 Sketch 里設置柵格，定義好3個數值即可，總寬度、列數和水槽，這三個內容定義好數值后，其他內容就會自動計算，一個柵格就生成了。

　　主流網站如何使用柵格系統

　　1. 電商網站

　　一起看一下兩個主流電商如何使用柵格布局頁面，進一步了解柵格系統的使用。

　　△ 左淘寶、右京東

　　2. 淘寶布局

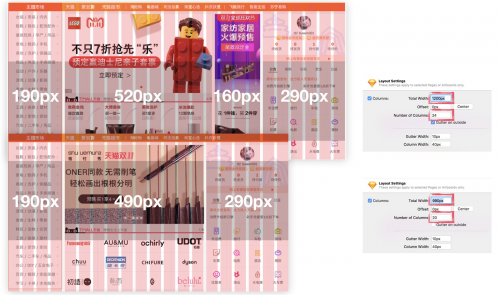

　　下圖包含：完整內容展示布局、瀏覽器縮小時內容展示布局。

　　淘寶布局分為4列內容：1、2、3、4，在瀏覽器縮小的情況下，內容3被隱藏。

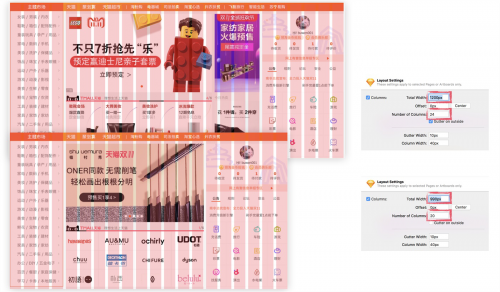

　　柵格布局

　　· 完整內容展示布局：網頁總寬度為1200，列數為24，水槽為10;

　　· 瀏覽器縮小時內容展示布局：總寬度為990，列數為20，水槽為10。

　　在瀏覽器縮小時的柵格布局里，隱藏4列，內容2寬度變窄占10列，其他內容不變。

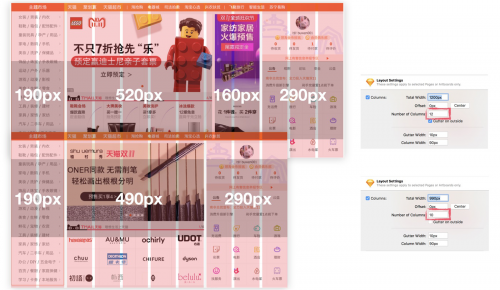

　　柵格布局設定后，可以很方便計算出每個模塊內容的寬度。

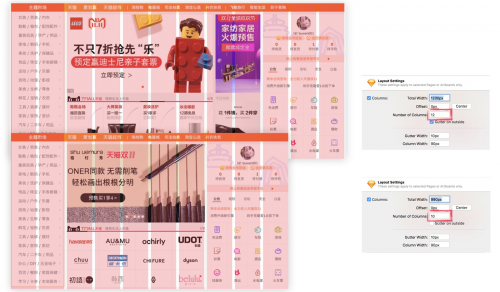

　　柵格的列數，根據具體內容設定。內容模塊較多，建議等分列數多一些，容易布局;如果內容模塊較少，等分列數也可以少一些，就像淘寶可以等分成24列，也可以等分成12列。

　　柵格布局設定為12列，每個模塊內容的寬度和上面等分成24列的寬一樣。

　　2. 京東布局

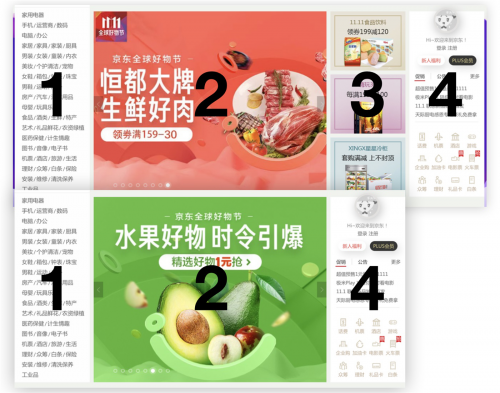

　　下圖包含：完整內容展示布局、瀏覽器縮小時內容展示布局。

　　京東布局和淘寶布局一樣分為4列內容：1、2、3、4，在瀏覽器縮小的情況下，內容3被隱藏。

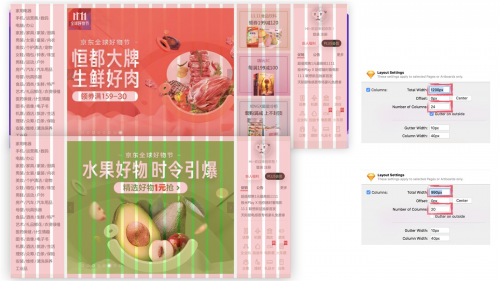

　　柵格布局

　　· 完整內容展示布局：網頁總寬度為1200，列數為24，水槽為10;

　　· 瀏覽器縮小時內容展示布局：總寬度為990，列數為20，水槽為10。

　　在瀏覽器縮小時的柵格布局里，隱藏4列，其他內容不變。

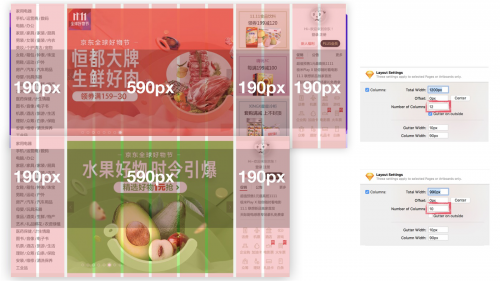

　　京東柵格布局，每個模塊內容的寬度如下圖。

　　再來強調一下：柵格的列數，根據具體內容設定。京東網頁等分成24列，也可以等分成12列。

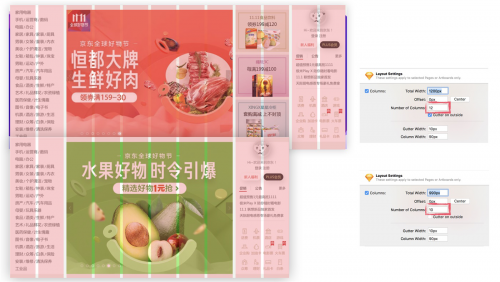

　　柵格布局設定為12列，每個模塊內容的寬度和上面等分成24列的寬一樣。

　　總結：如何用柵格系統布局頁面

　　第一步：確定頁面寬度，比如1920、1800、1600、1366、1280等等。

　　第二步：分析內容等分的復雜度，如果內容簡單只需要3、4等分，12列的柵格系統即可。如果有較多不等分的可能，建議采用24列的柵格系統，可靈活設置。

　　第三步：根據內容布局頁面，確定模塊之間是否有「間隔」，間隔尺寸是多少，6px、8px、10px、12px和20px選一個方便計算、方便記憶和整除的數值即可。

　　就像過去，開發人員發現960px是最適合作為網格布局的寬度，因?yàn)?60可以整除3，4，5，6，8，10，12，15，是不是突然發現設計其實是一道數學題。
