在AI軟件造型中有一個非常重要的面板，那就是路徑查找器。快捷鍵是Shift+Ctrl+F9，在路徑查找器面板中有兩個部分，一部分是路徑查找器，共6個按鈕，一部分是形狀模式共4個按鈕。其中使用頻率最高的是形狀模式。

　　我們先來看看這四個按鈕的名稱，正常操作情況下，把鼠標放在每一個按鈕命令上都會提示按鈕名稱。并且還會提示如果按住Alt鍵可以根據按鈕功能創建一個復合路徑。這里我們順便解釋一下復合路徑。所謂復合路徑可以理解為復雜的路徑。一般情況下一條路徑支撐一個形狀，當一個形狀需要多條路徑支撐，或者說多條路徑支撐一個形狀的狀態就可以說這個形狀就是復雜路徑構成的。這是由于造型或其它需要(如蒙版)而設置的一種圖形構成狀態。四個形狀模式分別是聯集、減去頂層、交集和差集，接下來我們了解一下它們的工作原理：

　　聯集，其實就是相加。它會合并所有選中的形狀，產生一個整體形。無論形狀有多少，也不管形狀是不是相連或分離，聯集后都會作為一個整體的形。這里需要注意的是，多個形狀有接觸，是真正的一個形。如果沒有接觸的形進行聯集，從對象上也會作為一個形，但在進行模式運算中，程序還會以分開的形作為運算條件。無論接觸或不接觸聯集后都無法拆分。運算后的結果以上方對象外觀(外觀就是圖形外表的樣子，一般指描邊和填充效果)為準。

　　減去頂層就是相減。它會先合并多有對象，從最下方對象中減去上方所有對象。也就是除下方一個形狀外上方所有形狀消失不見。只能保留一個最底層殘缺形。與其它模式不同，減去頂層后的最終效果以最下方對象外觀為準。

　　交集就是相交。它會合并所有選中的形狀，只顯示選中所有形狀有公共部分、相交重疊的區域。需要注意的是，多個形狀只有相交的公共部分才能運算，最終效果會留下公共相交的部分，其它沒有公共相交的的部分全部會消失不見。效果以上方對象外觀為準。

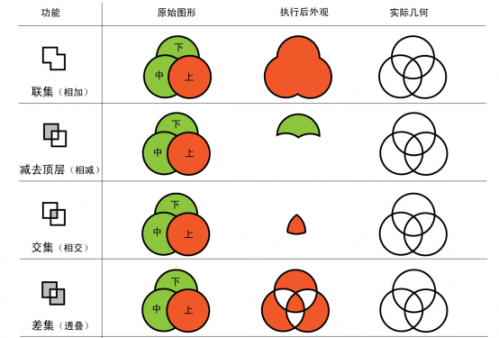

　　差集就是透疊。它會合并所有選中的形狀，刪除對象疊加的部分。按照奇偶運算的方式，也就是雙數、偶數去除，單數、奇數保留。最終效果以上方對象外觀為準。差集還有一個特殊的地方，就是只有這個運算結構是多個形狀。并且在運算后自動編了組。要想拿到單個的形狀對象，需要在執行運算后解組。以下是形狀模式的運算執行狀態：

　　形狀模式只針對封閉路徑的形狀進行運算，如果形狀運算中有開放路徑，運算就會出現Bug。這個也是在運用形狀模式中需要注意的地方。

　　另外，形狀模式運算與PS中的布爾運算的運算結果流程剛好相反，AI的形狀模式是直接運算出單一路徑的形狀。PS布爾運算是先運算出復合路徑，在通過合并形狀組件再把復合路徑變?yōu)閱我宦窂叫螤睢I中在形狀模式運算中要建立復合路徑，就需要按住Alt鍵單擊運算按鈕。如果想把復合路徑形狀轉為單一路徑形狀，就需要擴展。

　　這就是AI軟件中形狀模式的工作原理和操作方法。
